12 在設計UVLED驅動時，應根據功率大小、應用場合、驅動性能和經濟性等要求選擇合適的驅動方式，若驅動源性能與UVLED不匹配，將造成UVLED光衰嚴重，UVLED的使用壽命也遠不如預期。本文對幾種常用的驅動方式進行了概括分析。
UVLED恒壓驅動
UVLED恒壓源，定義為在允許的負載情況下，輸出的電壓是恒定的，不會隨負載(輸出電流)的變化而變化。實際上，恒壓源輸出的電壓仍有一定的紋波，由UVLED伏安特性可知，UVLED工作在非線性區，微小的電壓變化會引起UVLED較大電流的變化，因此，采用恒壓驅動時，對驅動源的精度較高。圖1所示為某UVLED的局部I-V曲線圖。
圖1
UVLED恒流驅動

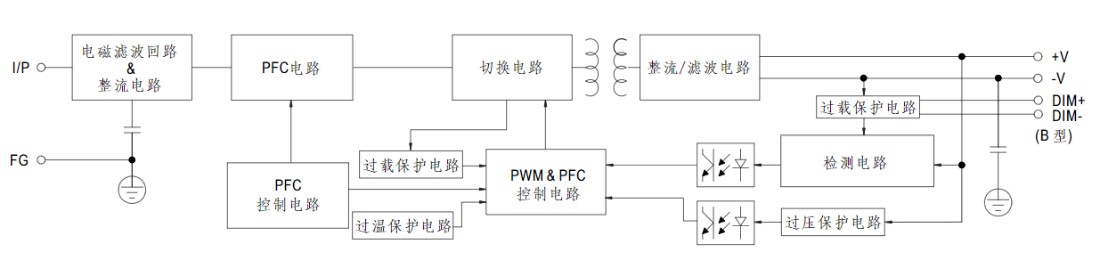

UVLED恒流源的特點是輸出電流恒定，不因負載(輸出電壓)變化而改變。恒流驅動一般分為線性恒流和開關恒流，開關恒流因效率高、穩流效果好廣泛用于大功率UVLED面源和線光源中，但其電路結構較復雜，成本較高。圖2所示為某恒流驅動方案的基本框圖。
圖2
在設計UVLED驅動方案時，不管采用恒壓還是恒流驅動，為提高系統的可靠性，需要考慮各種保護措施，如過載保護、過溫保護等。
