一臺UVLED固化設備的性能優劣很大程度取定于供電源的性能，因此，供電源的設計至關重要，本文結合維海立信公司的開發經驗，討論UVLED驅動電源的幾種常用的拓?fù)浣Y(jié)構。
1、BUCK開關型調整器拓?fù)?/span>
BUCK電路是一種降壓型斬波電路，其輸出電壓始終小于輸入電壓(即VO<VIN),基本電路結構如下圖1所示，在實際使用時，一般需設置采樣電路對輸出電壓或輸出電流進行采樣，經比較放大后送至PWM調制器處理（調制PWM占空比），以達到控制電壓或電流的目的。
圖1 BUCK電路基本結構
BUCK電路最大的優點是損耗低、效率高。
2、BOOST開關調整形拓?fù)?/span>
與BUCK電路相反，BOOST從低壓輸入得到高壓輸出，該電路稱為BOOST調整器或升壓電感變換器。其基本電路結構如下圖2所示，與BUCK電路類似，輸出電壓/電流的調整是通過負反饋環控制開關管的導通時間實現的（PWM占空比）

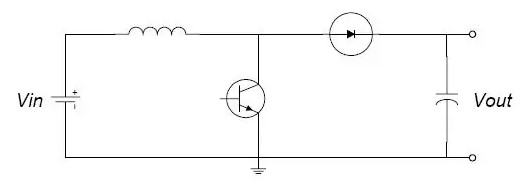

圖2 BOOST電路基本結構
該電路中，輸出電壓始終高于輸入電壓。該電路同樣有損耗低、效率高的優點。
